文章开篇首先允许我借本技术总结文章，代表驷骏通显团队向本文所提及的核电站业主资深工程师及其同事表示诚挚感谢，本文中所有涉及核电现场的实物照片，严格遵循业主核电特殊领域的保密规定，一律省略！
国内正在运行某核电站里，核电机组核岛区域配置了一台重型特种起重设备，起重设备出厂所装配的LED特种大屏，用于起重装备运行数据与状态信息实时显示；但由于此LED特种大屏装配年限已久技术老旧，设备的稳定性与可靠性已经满足不了，业主对核岛区域内所运行设备的安全性要求。

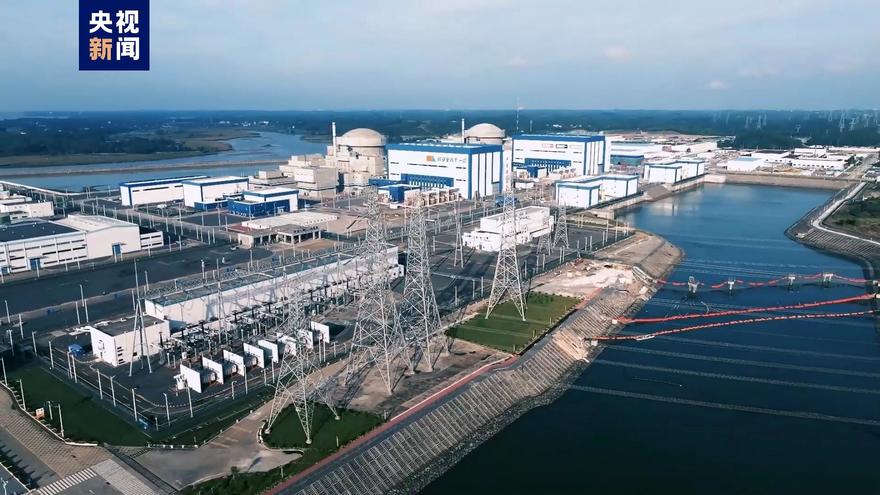

注明：此图片从央视新闻转载！

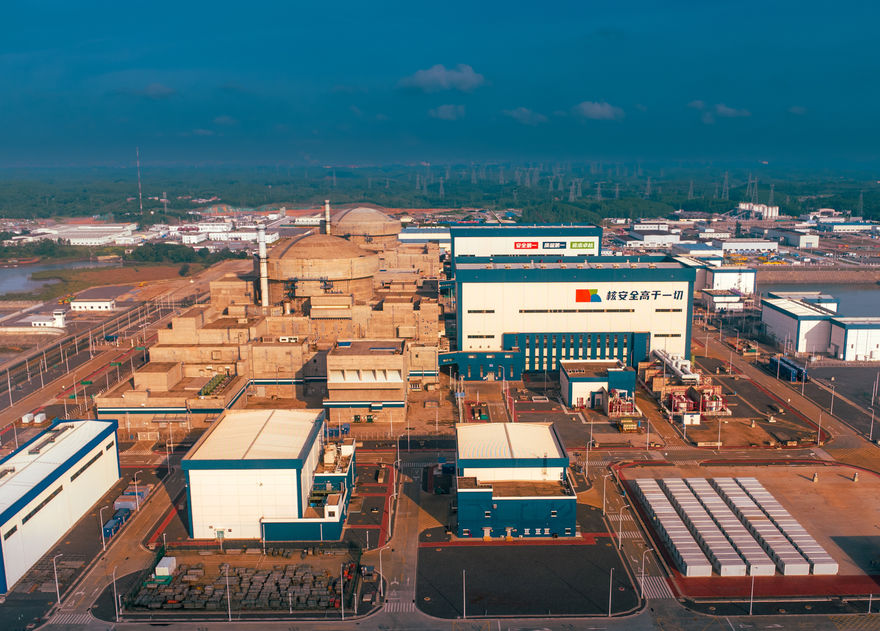

注明：此图片从央视新闻转载！
广州驷骏精密设备股份有限公司技术团队，非常荣幸接受到核电站业主邀请，针对核电站业主对此LED特种大屏所面临的困境与改善述求，我们技术团队与核电站业主资深工程师一道，通过对原来原配LED特种大屏的技术分析，以及对核岛区域设备所运行特殊场景进行深入沟通，与业主一道提出了完整可靠的测试方案与最终解决方案，并取得业主预期而满意的阶段性成果，具体专业严谨的分步实施如下：
一、原有LED特种大屏现状技术分析：
1.1 原配LED特种大屏落后的技术架构

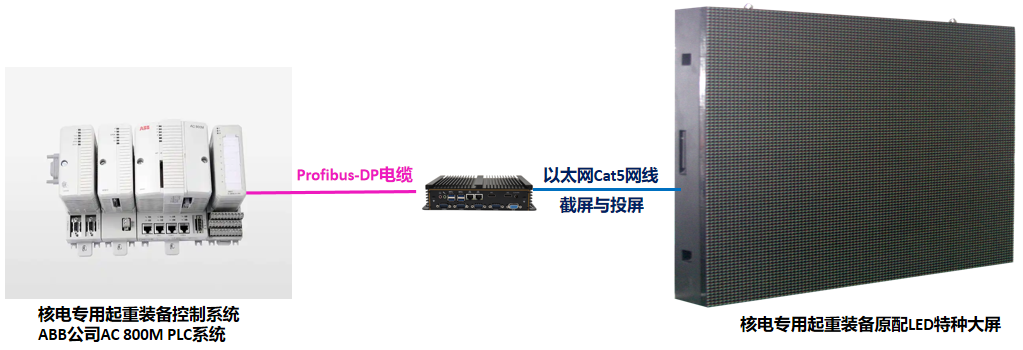

原配的LED特种大屏，采用IPC电脑主机+数据采集软件与起重装备PLC系统对接，起重装备的PLC系统将设备运行实时数据与状态信息，传输给IPC电脑主机；然后IPC电脑主机通过屏幕截屏投屏软件，将所局部截取的显示界面，投屏到LED特种大屏上，具体硬件连接与数据传输简单图示如下：
1.2 原配LED特种大屏不稳定的底层硬件与软件
IPC电脑主机由于采用了intel CPU + Windows操作系统的架构，涉及到主板+内存条+系统硬盘等硬件，因运行时间累积可能产生硬件老化稳定性受损，同时Windows操作系统漏洞隐患，尤其屏操作工习惯性对LED特种大屏直接断电关机，intel CPU + Windows操作系统架构的IPC电脑主机，在直接断电关机场景下，易造成硬件损伤与系统崩溃隐患。
1.3 原配LED特种大屏现场所呈现的不稳定故障现象
当前运行的起重装备所配置LED特种大屏，业主反映现状是：要么就是上电后无法正常启动运行；要么启动起来之后，运行个三天两头就屏幕黑屏，已经无法胜任对起重装备运行数据与状态信息实时显示功能，业主不堪其扰。
二、功能样机测试过程
针对核电站核岛区域所运行设备的安全性与稳定性特殊场景与要求，遵循科学、严谨与专业的核电站设备入岗程序要求，我们团队与业主资深工程师一道，制定了首先我司提供功能性测试的免费测试样机，给业主进行对接起重装备PLC系统数据传输测试，以及外观防护面板破坏性冲击结果测试，然后就是安装到核岛区域、在核岛区域里承受核辐射下、验证LED特种工业屏稳定性与可靠性现场表现。
在我司所提供的功能性测试样机、完全满足核电站核岛区域所运行设备的可靠性与稳定性之后，核电站业主再立项采购我司核电站专用LED特种工业大屏成品。
经过我司技术团队与业主技术团队紧密配合与敬业努力，功能测试样机顺利通过了核电站业主技术团队的测试验证，并正式立项采购。
三、核电专用LED特种工业大屏成品交付与联机测试

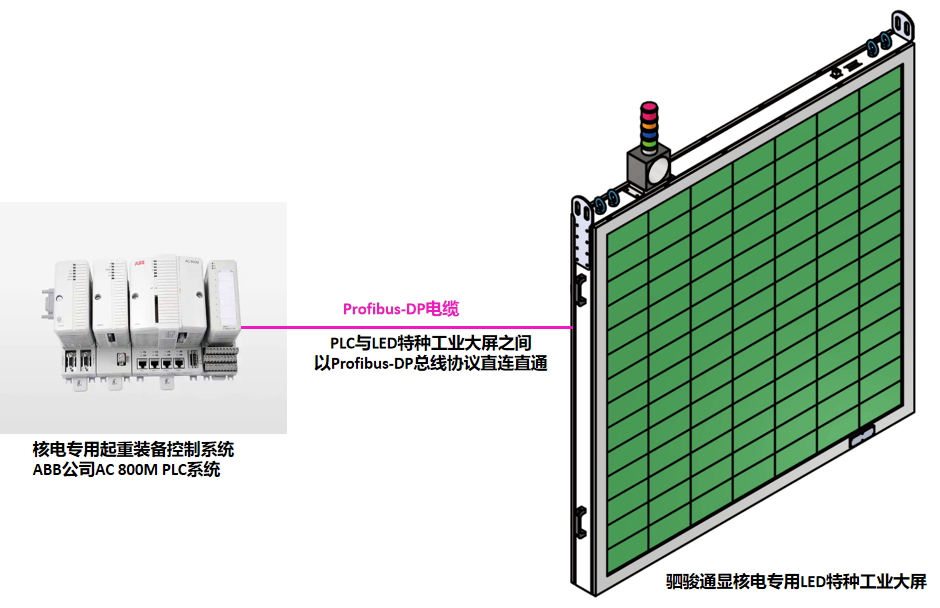

驷骏通显团队与业主资深工程师经过功能测试现场验证并确认，决定采用与起重设备原配LED特种大屏完全不同的全新技术结构，全新技术结构LED特种大屏与ABB公司AC 800M PLC总线连接拓扑图示如下：
核电站专用起重装备系统所配置的PLC系统，是ABB公司AC 800M PLC，支持Profibus-DP总线协议。核电站业主要求新提供的LED特种大屏，必须直接支持Profibus-DP总线协议，将与AC 800M PLC直连直通，完全取消IPC电脑主机的中间过渡；通过ABB CBM编程软件，将LED特种大屏的GSD文件导入PLC，然后作为AC 800M PLC的一个DP从站，接入Profibus-DP总线网络。主要两点要求必须体现：
3.1 在AC 800M PLC的Profibus-DP网络拓扑图里，可在线查看到LED特种大屏的on line/off line状态，并在ABB CBM编程软件可随时查询；
3.2 AC 800M PLC通过简单赋值传送指令，即可将需要显示数据与字符串信息送到LED特种大屏上显示。
驷骏通显团队完全按照核电站业主的技术性能要求，于2026年4月13号把核电专用LED特种大屏成品交付业主，并与业主技术团队一起联机调试，顺利通过了业主验收。
本文结尾之处，代表驷骏通显团队向核电站业主资深工程师及其同事再次表示诚挚感谢。
核电专用LED特种工业大屏的产品铭牌
驷骏通显LED工业智能屏所配套的显示内容界面编辑与配置工业组态软件
LED特种工业大屏对应此项目的工程文件.prgk
LED特种工业大屏对应此项目的工程文件.prgk各动态数据
LED屏显变量表汇总与通信端口与接口协议参数配置
LED特种工业大屏与AC 800M PLC联机调试
此联机调试还暂未安装到特种起重装备上！！！
