(副标题：全链路Profinet网络布线规范的LED工业屏)
您使用支持Profinet协议LED显示屏，去对接西门子PLC（例如S71500 PLC， S71200 PLC， S7300/400 PLC，以及Smart200 PLC）进行Profinet通信时，通常会选用符合Profinet网络规范的网络电缆与网络接头，主要配置有：西门子的Profinet网络电缆（订货号为6XV1840-2HH10， 实物见附图-1），和Profinet网络接头（订货号为6GK1901-1BB10， 实物见附图-2)，系统网络拓扑示意图举例（如图-3）所示；这么配置您最核心目的就是确保Profinet网络通信的稳定性与可靠性！

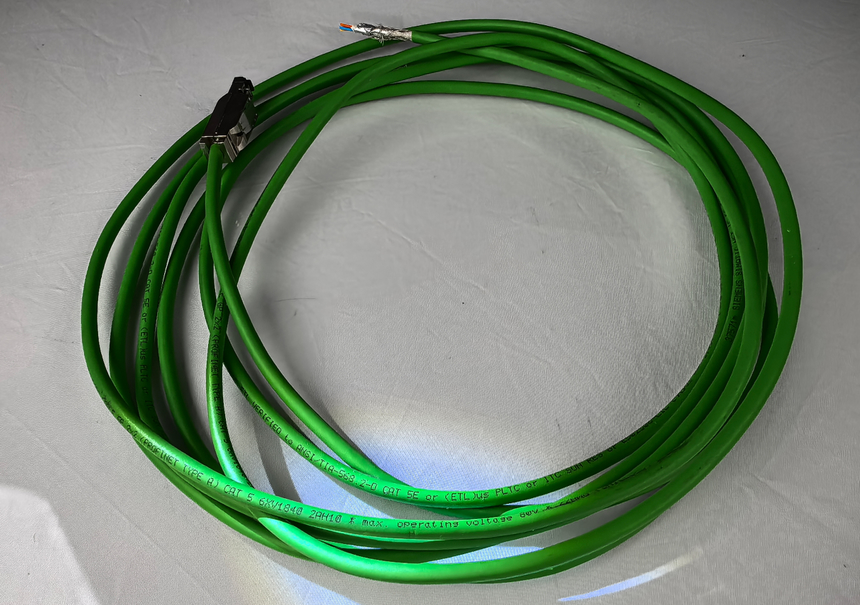

图-1 （原装Profinet网络电缆）

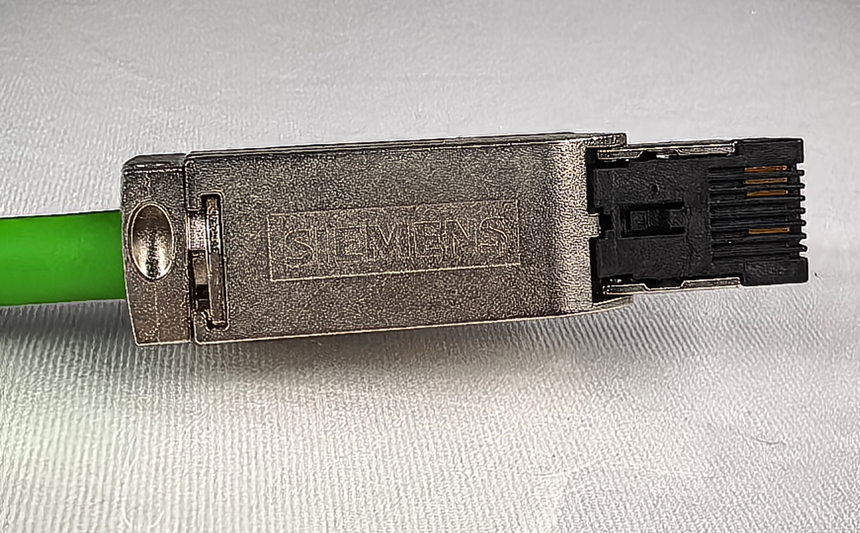

图-2（原装Profinet网络接头）

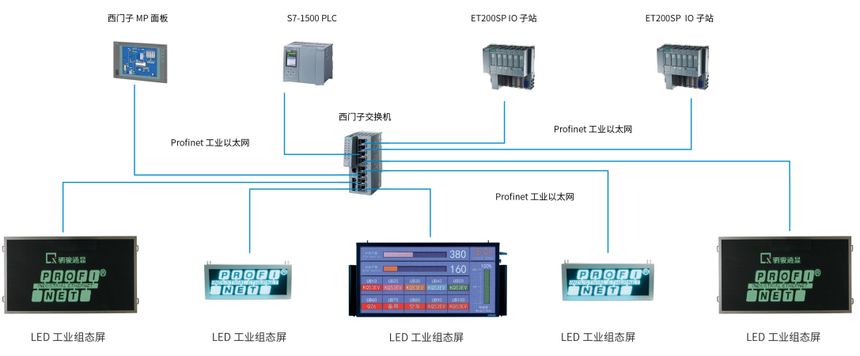

图-3（Profinet系统网络拓扑示意图）
然而令您万万没有想到的是，您前端通过严格遵循Profinet网络规范的网络布线，期待一如既往保持可靠稳定的Profinet网络信号，一旦踏入LED显示屏之界，就完全有可能在LED显示屏内“迷乱”！您是否知道“迷乱”关键诱因在哪里呢？

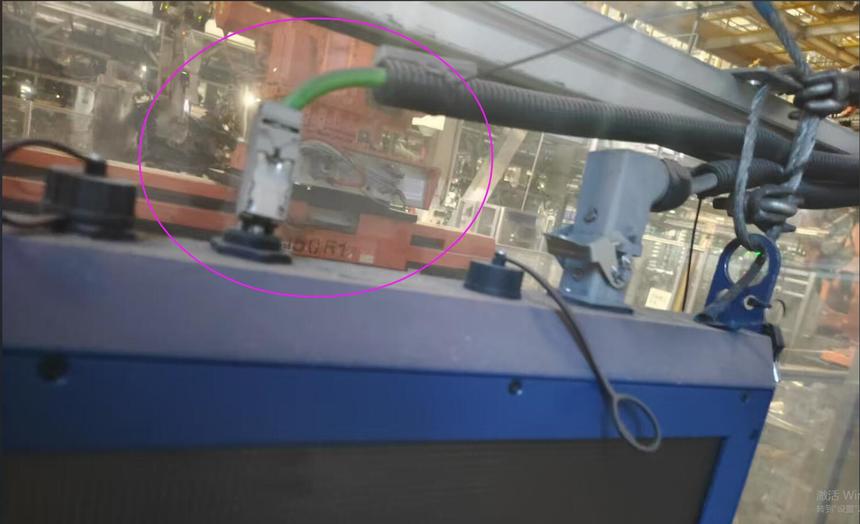

用户从PLC布线Profinet网络接入到其他厂商的LED工业屏
我在此拿市场上其他厂家一块支持Profinet以太网通信的LED显示屏，举例拆解分析给您说明一下关键因数何在，对于一些极为关键的“迷乱诱因”将做一些特写放大展示。
您从PLC或者局域网交换机拉过来的Profinet网络电缆，踏入LED显示屏之界的第一次“亲密接触”是LED显示屏箱体壁的网络端口，可以理解LED显示屏 “款待”Profinet网络信号而设置的“美人关”（图-4）；进入LED显示屏内部“幽幽密道”是这条网络跳线（图-5），这是LED显示屏再次“考验”Profinet网络信号而预设的一条“欲望迷途”，穿过了这条“幽幽密道”就达到了Profinet通信控制卡的网口（图-5），也就是您Profnet网络信号始于西门子PLC、最后达到LED显示屏内部数据端口的“取经终点站”！
“迷乱诱因”关键点展示：

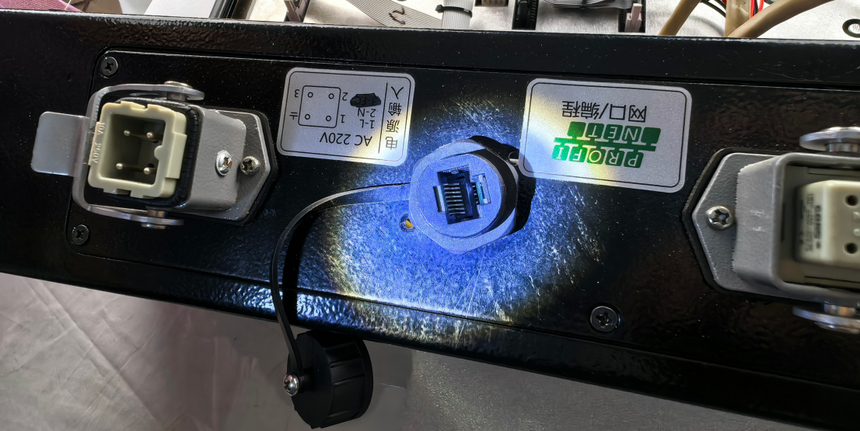

图-4（其他厂商的Profinet网络端口）

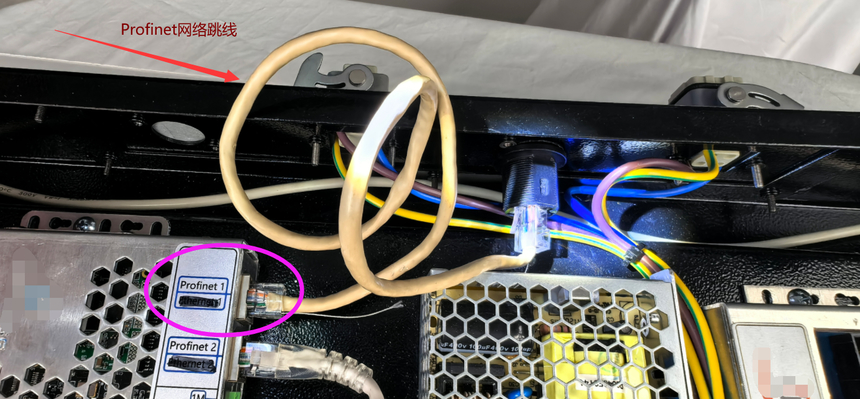

图=5（其他厂商的Profinet网络内部布线网络跳线与Profinet网络端口）
2.1 LED显示屏箱体壁的网络端口（“美人关”）是纯塑胶的（见图-4），与您从外部接入的Profinet网络电缆以及Profinet网络接头的金属屏蔽层，根本无法形成一个完整的全金属全屏蔽层，导致无法屏蔽线路上的干扰；也就是说您的Profinet布线网络的抗干扰金属屏蔽层（见图-6），与此类LED显示屏此类塑胶网口一旦接触，就完全有可能“防线决堤”了，您的Profinet网络信号在此“迷乱”估计已是身不由己！

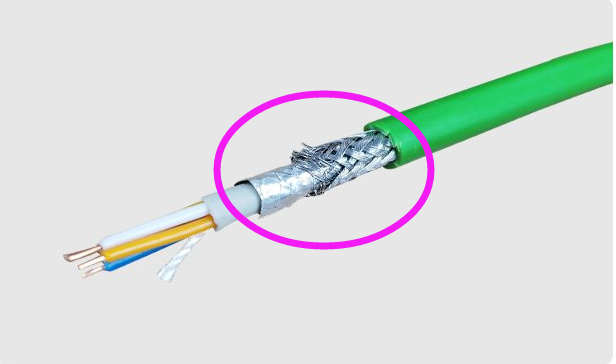

图-6（Profinet网络布线扛干扰屏蔽层）
2.2 此类LED显示屏此类塑胶网口实质上是一个网络直通接头（见图-7），给您的Profinet网络布线直接增添两个连接点（两道“美人关”），从网络布线可靠性原则来看，少一个连接点，网络多一分可靠性！

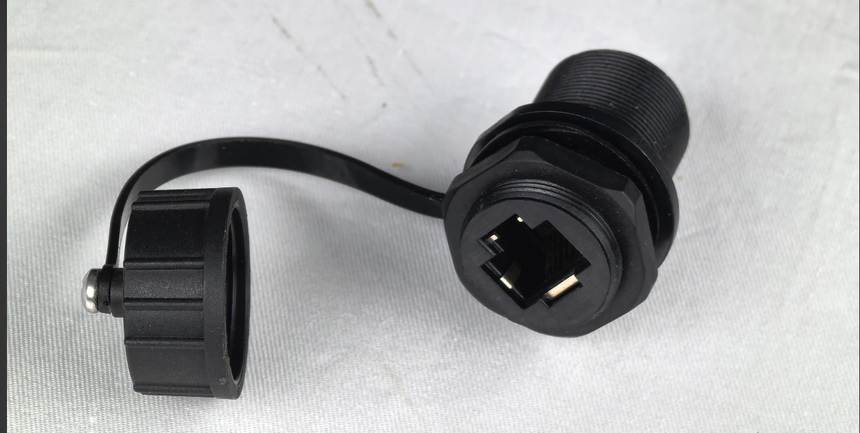

图-7（其他厂商选用网络直通直接做为Profient网路端口）
2.3 从上面所提到的网络直通接头到屏内Profinet通信控制卡之间的连线（“幽幽密道”），采用了一条非屏蔽普通5类（CAT5）网络跳线（见图-5），网络跳线两端的RJ45接头都是采用透明塑胶普通水晶头压接（见图-8），这种连接标准只达标普通家庭/办公IT网络初级布线标准！失去了金属屏蔽层这个“铁布衫”，这“欲望迷途”道上不知又会随时窜入多少“诱惑”！让这“血气方刚”的Profinet网络信号如何不“迷乱”？

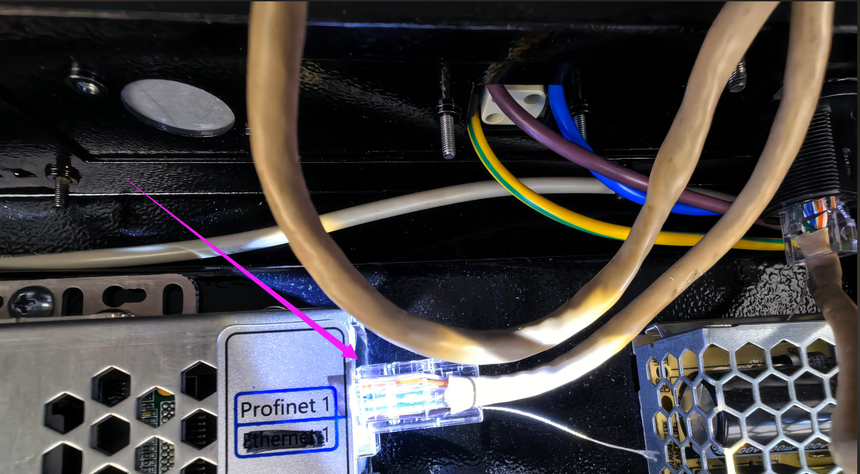

图-8（其他厂商选用RJ45透明水晶头直接做为Profinet网络跳线接头）
结语
驷骏通显技术团队在充分了解目前市场上支持Profinet协议LED显示屏其内部布线的缺陷，并结合Profinet通信网络布线技术规范要求，在驷骏通显旗下2024年12月出厂的CLD-PN系列LED工业屏、CLB-PN系列LED工业屏、以及CLH-PN系列全彩高清LED工业屏等三个系列产品中（其中我们为CLD-PN，CLH-PN系列早期出厂的LED工业屏提供免费升级服务），都向用户提供了更符合Profinet通信网络布线技术规范的内部Profinet网络布线完整解决方案，确保用户从PLC到LED工业屏的Profinet通信网络全链路统一遵循Profinet通信网络布线技术规范，从而保障了用户Profinet通信网络的可靠性与稳定性，从源头上堵住Profinet网络信号在LED工业屏体内最后一米“迷乱”！

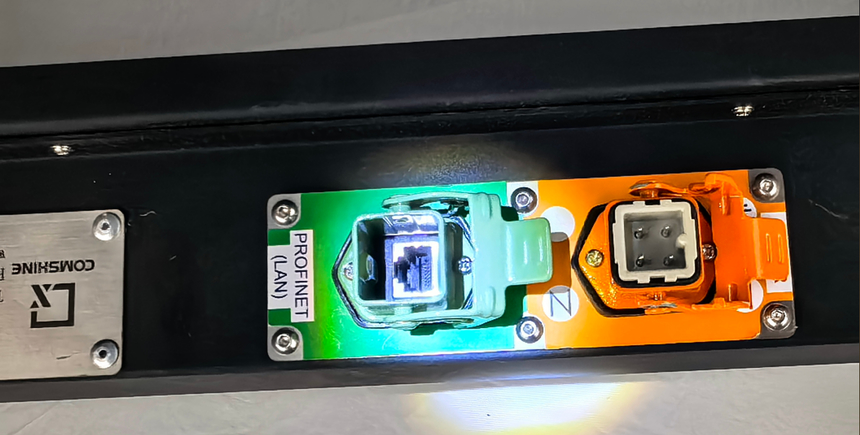

驷骏通显/COSMHINE品牌LED工业屏Profinet网络端口

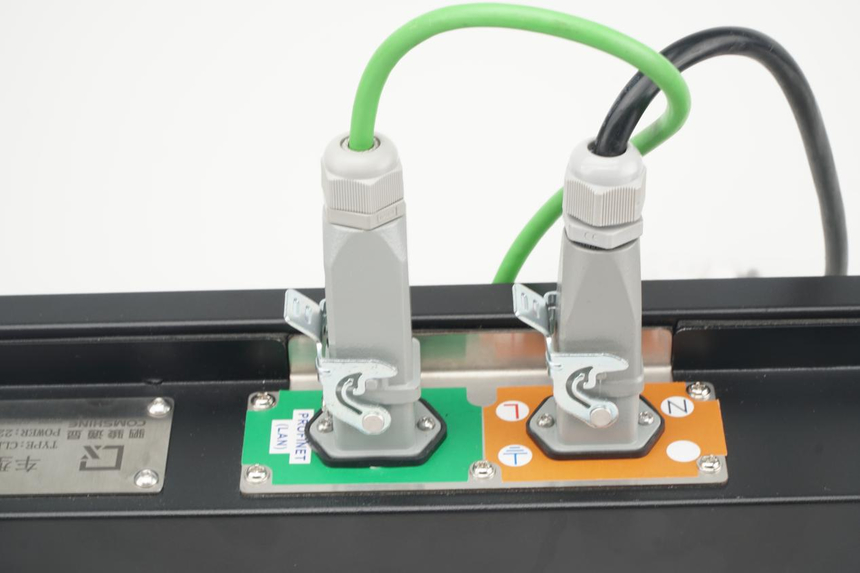

用户从PLC布线Profinet网络接入到驷骏通显/COMSHINE品牌LED工业屏

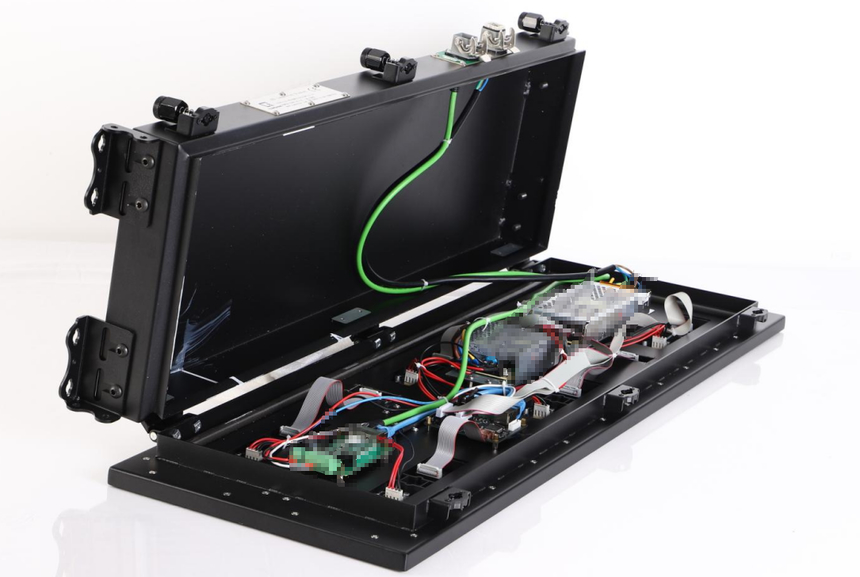

驷骏通显/COMSHINE品牌LED工业屏内部走线选用原装Profinet网络电缆
备注参考资料：
PROFINET线缆与普通网线的主要区别在于工业级设计标准：前者专为工业环境优化，具备更强的抗干扰性、机械防护和环境适应性，而后者主要用于商用或家庭网络，性能要求较低。
核心差异对比
设计与防护。
PROFINET线缆：
采用铝箔屏蔽加镀锡铜编织的双绞线（STP/FTP）结构，减少电磁干扰。
配备全金属、锁紧式Profinet专用网络连接头，可有效防止振动导致松动、抗干扰 （见图-12）。
外护套：PVC
内护套：PVC
外护套颜色：绿色（接近RAL6018）
近似外径：6.5mm
防护等级达IP67，耐油、耐酸碱，适应-20°C至70°C环境。
普通网线：
多为非屏蔽双绞线（UTP），抗干扰能力弱。
标准RJ45接口无锁紧设计，采用透明塑胶注塑而成的普通网络水晶头压接，易受振动影响。（见图-13）
防护等级低，仅适用于温度温和使用环境。
性能参数。
PROFINET线缆：
CAT5e设计标准
导体：实心裸铜导体，线径为22 AWG/1，铜丝直径约为0.64mm，截面积约为0.34 mm2，支持100米距离稳定传输。
测试电压：2000V/min(AC)
特性阻抗：100+15Ω
绝缘电阻：≥5GΩkm
导体直流电阻（20℃）：≤60Ω/km
符合IEC 61158等工业标准，确保实时通信可靠性。
普通网线：
线径较细（26 AWG/1），传输距离和稳定性受限。
遵循通用以太网标准（如Cat5），无工业场景优化。
|
AWG值 |
截面积(mm2） |
典型应用场景 |
|
16 |
1.318 |
汽车线束、低压设备 |
|
18 |
0.8107 |
音箱线、电子设备内部线 |
|
20---22 |
0.5189---0.3246 |
工业网络信号传输线 |
|
24---26 |
0.2047---0.1281 |
家庭/办公用途电话线、网线 |
应用场景。
PROFINET线缆：
用于工厂自动化、运动控制等严苛环境，需高可靠性和实时性。
普通网线：
适用于办公、家庭网络，对实时性和环境耐受性要求低。
综合上述，Profient线缆不仅要求抗干扰屏蔽，还有阻抗、线径、耐温等级、耐油污、抗拉机械强度方面都匹配工业场景要求；而普通网线在工业环境下可能引起线路阻抗不匹配（导致反射）、抗干扰屏蔽不足（EMC干扰），耐油污性能不足（防护层老化）、机械强度差（振动拉扯断裂）等等，不能完全匹配工业场景性能要求。
