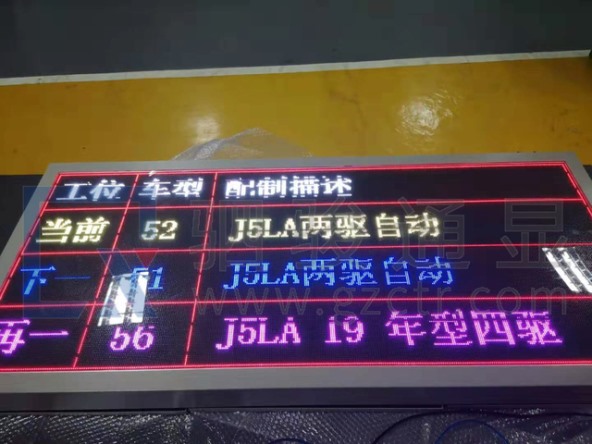

重型卡车厂车间工位信息在线显示看板
描述
|
|
||||||||
| LED工业屏型号 | CLD-Bus-CL-P4.0/1R1G1B/6x5-S-1A/2A/DC | |||||||
| LED工业屏品牌 | 驷骏通显 | |||||||
| 工业屏外型尺寸(长x高x厚) | 1630x738x98 mm(+5mm) | |||||||
| 工业屏有效显示区域(长X高) | 1540x650mm(+3mm) | |||||||
| 屏体材质 | 1.2mm冷轧板钣金折弯、焊接成型、以及喷塑烤漆而成 | |||||||
| 屏体外漆颜色 | 接近RAL7035舰灰色 | |||||||
| LED模组配置 | P4.0 LED三基色模组 | |||||||
| 点阵数量 | 384 dots/行 160 dots/列 | |||||||
| 工业屏显示颜色 | 七彩色显示 颜色亮度调节：7级 | |||||||
| 工业屏最佳视距范围 | 5---15米 | |||||||
| 显示内容 | 可显示：中文/英文字母/数字/特殊字符/动态变量 | |||||||
| 随机配套软件 | CTR-LED-V2019 组态系统 用于LED屏幕界面组态编辑 CC LINK总线通信参考案例程序 | |||||||
| 通讯协议 | 三菱CC-LINK V2工业总线协议 | |||||||
| 与CC-LINK主站通讯设置所需软件 | 三菱 GX-WORK2 及以上版本 （用户自备） | |||||||
| 通讯端口 | 1*CC LINK | |||||||
| CC Link总线通讯速率 | 156k bps / 625k bps / 2.5m bps 5.0M bps / 10 Mbps | |||||||
| 屏幕显示内容刷新周期 | t ≤ 500ms | |||||||
| 通讯故障诊断 | 带通讯中断智能自诊断功能 | |||||||
| 通讯端口静电防护 | 内置15KV ESD | |||||||
| 通讯端口隔离 | 1.5KV峰值电压 | |||||||
| 防护等级 | IP54防护等级 防尘 非户外防水 | |||||||
| 电源电压 | 24V DC | |||||||
| 正常运行功耗 | 约900w 超低功耗 | |||||||
| 运行环境局部温度 | Max. 55℃ | |||||||
| 工作湿度 | 5%---95%（无凝露） | |||||||
